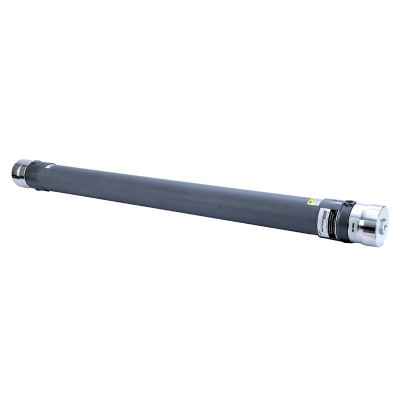

普里森® PA4050 氮气膜分离器 制氮膜 95%~99.5% 高纯制氮模组
详细信息
Description
PA4050 普里森 (Prism®) 制氮膜 是由美国空气产品公司 (Air Products) 生产的一款中空纤维膜组，用于现场制取氮气。该型号以高纯度输出、长寿命和模块化设计著称，是车载及工业制氮系统的核心部件。PA4050-P3 外壳和端盖采用 316L 不锈钢材质，耐腐蚀性更强，适用于海上平台或化工厂等严。
相比前代产品，普里森® N3 系列纤维能产出更多氮气，这意味着设计系统时可以使用更少的分离器，从而降低设备采购成本和占用空间。工程师可以根据项目需求灵活设计系统，既可以减少分离器数量以节省空间，也可以降低压缩空气的消耗以构建节能系统。生产体系通过了 AS9100（航空航天质量管理体系）和 ISO9001 认证，广泛用于需要现场制氮的工业领域，包括油田服务，储罐惰化，船舶与海上平台等。
技术参数
· 型号: PA4050-N3
· 分离产品: 氮气 (N2)
· 流量: 8.3 m3/hour @ 97% (5 barg)
· 纯度: 95% ~ 99.5%
· 工作压力: 3 ~ 20 barg
· 最高工作压力: 26.5 barg
· 工作温度: 5°C ~ 55°C
· 最高工作温度: 65.6°C
· 外壳材质: 高性能 ABS
· 端口材质: 6061-铝合金
· 进/出接口: ¾'' NPT
· 重量: 20.6 lb (9.3 kg)
· 外形尺寸: 1629 mm x Ø127 mm (41.14'' x 5.0'')
性能数据
普里森® PA4050-N3 膜分离器的氮气产量因工作条件和氮气纯度要求不同而有所变化。
氮气流量 (Nm3/hr) / 压缩空气流量 (Nm3/hr) | ||||||
压力 | 氮气纯度 | |||||
| 99.5% | 99.0% | 98.0% | 97.0% | 96.0% | 95.0% | |
5 BARG | 3.2/21.7 | 4.5/23.0 | 6.5/25.1 | 8.3/27.1 | 10.1/29.0 | 12.0/30.9 |
9 BARG | 7.6/41.9 | 10.5/45.0 | 15.0/50.1 | 19.3/54.7 | 23.5/59.2 | 28.0/63.9 |
15 BARG | 14.7/72.9 | 20.1/79.1 | 28.9/89.0 | 37.0/97.9 | 45.2/107.0 | 53.8/116.0 |
* 工作温度为 55°C。
* 以上数据是单支氮气膜分离器的数据。
外形尺寸和主要型号
PA4050-N3 最常见的型号如下所列。请联系我们了解不同纯度要求和接口尺寸的其他型号。
| 画册编号 | 产品编码 | 接口 | 直径 | 长度 | 重量 |
| 472991 | PA4050-N3-6A-0D | ¾'' NPT | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
| 475628 | PA4050-N3-6B-0D | ¾'' BSPP
ISO228 G ¾ | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
| 475564 | PA4050-N3-7C-0D | ⅞'' SAE | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
| A | B | C | E | F | G |
| 4.92'' (125.0 mm) | 5.0'' (127.0 mm) | 1.62'' (41.1 mm) | 4.34'' ±.06 (110.2 ± 1.5 mm) | ¾'' NPT | 4.50'' (114.3 mm) |
